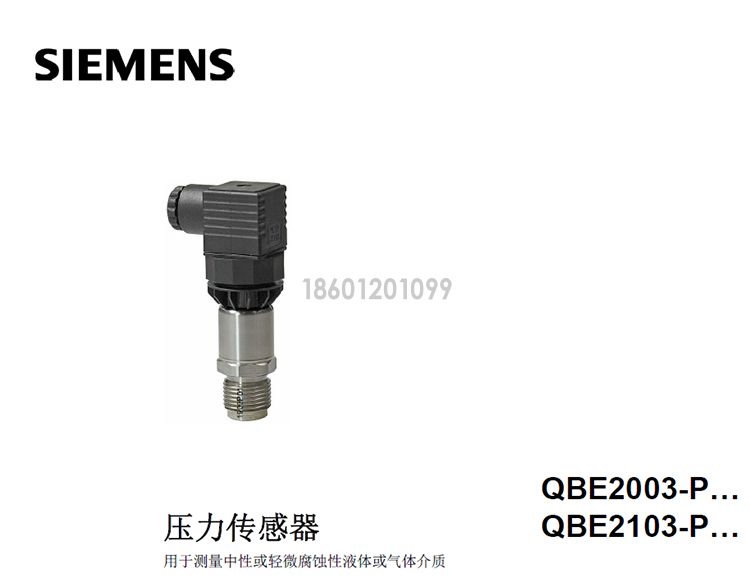

西门子压力传感器
QBE2003-P…
QBE2103-P…
用于测量中性或轻微腐蚀性液体或气体介质
· 高精度测量
· 测量范围：相对压力 0 - 60 bar
· 供电电压 AC 24 V / DC 12...33 V 或 DC 7…33 V
· DC 0 ...10 V 或 DC 4…20 mA 输出信号
· 测量不受温度变化影响
· 高耐热性
· 连接：外螺纹 G ½", 内螺纹M5
· 长期稳定性，免维护
· 高过载阻抗
· 稳固简洁的结构设计
用途
压力传感器适用于HVAC 应用中的相对压力的测量，特殊应用是液体和气体（蒸汽）做介质的液压和气动系统。
型号概览
型号 物料编号 压力范围 输出信号
QBE2003-P1 S55720-S290 0...1 bar 0...100 kPa 0…10 V
QBE2003-P1.6 S55720-S291 0...1.6 bar 0...160 kPa 0…10 V
QBE2003-P2.5 S55720-S292 0...2.5 bar 0...250 kPa 0…10 V
QBE2003-P4 S55720-S293 0...4 bar 0...400 kPa 0…10 V
QBE2003-P6 S55720-S294 0...6 bar 0...600 kPa 0…10 V
QBE2003-P10 S55720-S295 0...10 bar 0...1.0 MPa 0…10 V
QBE2003-P16 S55720-S296 0...16 bar 0...1.6 MPa 0…10 V
QBE2003-P25 S55720-S297 0...25 bar 0...2.5 MPa 0…10 V
QBE2003-P40 S55720-S298 0...40 bar 0...4.0 MPa 0…10 V
QBE2003-P60 S55720-S299 0...60 bar 0...6.0 MPa 0…10 V
QBE2103-P1 S55720-S300 0...1 bar 0...100 kPa 4…20 mA
QBE2103-P1.6 S55720-S301 0...1.6 bar 0...160 kPa 4…20 mA
QBE2103-P2.5 S55720-S302 0...2.5 bar 0...250 kPa 4…20 mA
QBE2103-P4 S55720-S303 0...4 bar 0...400 kPa 4…20 mA
QBE2103-P6 S55720-S304 0...6 bar 0...600 kPa 4…20 mA
QBE2103-P10 S55720-S305 0...10 bar 0...1.0 MPa 4…20 mA
QBE2103-P16 S55720-S306 0...16 bar 0...1.6 MPa 4…20 mA
QBE2103-P25 S55720-S307 0...25 bar 0...2.5 MPa 4…20 mA
QBE2103-P40 S55720-S308 0...40 bar 0...4.0 MPa 4…20 mA
QBE2103-P60 S55720-S309 0...60 bar 0...6.0 MPa 4…20 mA
工作原理
压力传感器采用压敏电阻测量原理运行。陶瓷膜片（厚膜混合工艺）通过与介质直接接触测量压力。测量可以转换成直流线性 DC 0...10 V 或 DC 4…20 mA 的信号。
压力传感器包含：
• 传感器盖帽，带接插件，DIN EN 175301-803-A
• 压敏测量元件，集成在不锈钢护套内
• 外螺纹 G ½"和内螺纹M5 连接，附件AQB2001
详细技术参数请下载说明书或联系销售。
